摘要：針對浮子液位計技術在水庫勘測定界工作當中的具體應用，進行全方位分析，并結合具體的工程案例，簡要介紹了水庫勘測定界工作中運用浮子液位計技術的重要性、浮子液位計技術原理與優勢，如自動化程度較高、定位精度較高、操作便捷等，提出浮子液位計技術在水庫勘測定界工作中的應用要點，希望能夠?yàn)橛嘘P(guān)技術人員提供幫助。
浮子液位計技術屬于一種新型GPS測量方法，常規的靜態、快速靜態與動態測量均需事后進行解算方可獲取厘米級的精度，但是，浮子液位計技術的合理運用，能夠幫助測繪人員在野外實時獲取厘米級定位精度，具有良好的應用前景。因此，本文重點分析浮子液位計技術在水庫勘測定界工作之中的應用要點。
1水庫勘測定界工作中運用浮子液位計技術的重要性分析
土地勘測定界又常被人們稱為勘測定界、勘界，主要指的是結合土地征收與征用等一系列規劃措施，包括土地的開發與整理等工作，對土地進行勘測界定，界定土地zui終的使用范圍，為國土資源行政主管部門提供良好的技術服務。在水庫勘測定界工作之中，如果采用傳統的測量方法，如全站儀與靜態GPS技術開展水庫勘測定界工作，因?yàn)?級GPS控制點之間的距離比較大，次級控制需要使用全站儀實施導線測量，導線測量受通視條件的影響較大，很容易出現誤差。而浮子液位計技術的合理運用，能夠保證水庫勘測界定工作效率得到更好提升，有效減輕水庫測量人員的工作壓力。
2浮子液位計技術原理與優勢
2.1技術原理
浮子液位計技術又被稱為實時動態差分法，以載波相位觀測數值為基礎的實時動態定位測繪技術。在浮子液位計技術作業條件下，水庫工程當中的基準站能夠?qū)⑤d波相位觀測數值一系列信息數據傳送到流動站，流動站接收到這些信息之后，結合GPS數據采集情況，針對系統內部的觀測數值進行差分處理，給出相應的三維定位成果，三維定位成果的精確度能夠達到厘米級。
2.2技術優勢分析
2.2.1自動化程度較高
浮子液位計技術具有自動化程度較高的特點，測繪功能非常強，應用范圍廣，在水利工程內外業測繪當中，均可以應用。流動站采用內裝式軟件控制體系，不需要人工操作，能夠自動進行多樣測繪，輔助測量強度較低，有效避免了人為誤差的產生，提升作業精度。
浮子液位計技術的運用，能夠不斷降低測繪作業要求，兩個測量點之間不必進行光學通視，僅滿足電磁波通視與對天通視要求即可。與常規的測量技術相比來說，浮子液位計技術受環境因素的影響特別小，只要符合其基本運行要求，就能夠準確的完成定位作業。
2.2.2定位精度較高
采用浮子液位計技術進行水庫勘測界定，能夠保證水庫勘測界定定位精度符合有關規定，各項勘測數據更加安全，不會產生誤差。全站儀車輛設備經過長時間使用后，其內部很容易發生誤差積累現象，搬動的次數越多，誤差積累量就越大，而RTK則不同，僅需要滿足其zui基本的工作要求，在相應的作業半徑范圍之內，其作業平面精度與高程精度均能夠達到厘米級。一般來說，平坦的地形地勢，良好的RTK設站一次就能夠自動測量完半徑為10km測區，有效減少了測量儀器的搬動次數，一個測量人員進行操作就可以，作業速率特別快，工作強度較低，能夠降低測量外業的各項費用，保證外業測繪精度得到更好提升。
2.2.3操作便捷
RTK基準站不需要使用任何設備，移動站一邊走一邊獲得相應的測量結果坐標數據，數據的處理效率比較高，數據輸出能力也比較好，和計算機，包括一系列測量儀器保持良好通信。
3浮子液位計技術在水庫勘測定界工作當中的具體應用
3.1工程概況
某水庫壩址位于農村，壩址與縣城相距35km，壩址上部的集雨面積為5.06km2左右，施工條件較好。在該水庫工程當中，壩型是混凝土面案堆石壩，校核水位是333.68m，相應的庫容是128萬m3，正常蓄水位是331.2m，庫容為109萬m3，死水位是316m，死庫容是8.56萬m3。壩頂高程是336m，長度為88.6m。
3.2準備工作

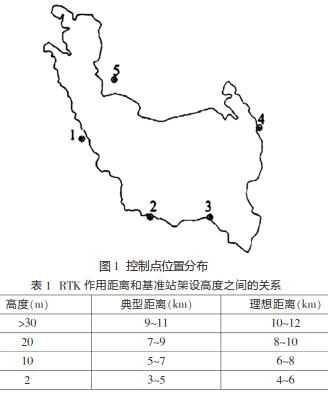

在該水庫工程當中，測量人員采用的坐標系統是1980西安坐標系。在具體的測量過程之中，測量人員運用2臺南方GPS儀器來收集相應的測量數據，并使用1臺徠卡全站儀、一臺GPS-RTK來完成相應的數據采集工作。對水庫進行勘測定界的主要目的是針對淹沒線作用的土地范圍，對界樁實施測量與放樣，結合設計水位的高程，做好界樁拔放工作。因?yàn)樵摰貐^(qū)的地形比較陡峭，故測量人員決定采用雙基站方法開展測量工作。該地區共有5個控制點，具體的位置分布見圖1。另外，因?yàn)镽TK數據鏈?zhǔn)褂贸哳l電磁波，數據鏈所發生的電磁波頻率比較高，能夠得到456MHz，為了保證測量數據更為精確，測量人員可以將基準站設置在測區的zui高位置，并結合RTK作用距離和基準站架設高度之間的關系，合理控制基準站的架設高度，RTK作用距離和基準站架設高度之間的關系見表1。

3.3控制測量要點與外業數據的收集與處理
（1）要合理利用該地區的各個控制點，該地區的控制點屬于D級GPS控制點，確定好各個控制點之后，開展GPS靜態測量。
（2）做好外業數據收集與處理工作。 為了保證外業數據更加精確 ，測量人員需要結合各項數據 ，繪制相應的草圖 ，并根據該地區的地形特征，遵守圖示標準，針對比較復雜的圖示符號，可以將其簡化，也可以重新定義，需要注意的是，草 圖繪制符號和數據收集過程之中采用的地形碼保持一致。
（3）明確數據收集要求。 數據收集要求如下：儀器對中誤差不宜超過 5mm；結合比較遠的測站點 ，做好方向標定工作 ，并對周圍的測站點進行檢驗；檢查測站點的高程，各個測站點的高程差不宜超過六分之一等高距；完成數據采集之后，測量人員要明確具體的標定方向 ，保證檢測結果合理，不超過標準限度。
（4）做好內業編輯工作。 測量人員完成野外數據采集工作后，可以利用相關軟件進行科學編輯。
3.4 匯總及注意事項
運用有關軟件，匯總測量的各項數據，并結合當?shù)氐耐恋乩脭?shù)據，做好統計與分析工作。 在水庫勘測定界工作當中，測量人員在應用 RTK 技術時，要特別注意以下幾個問題：
（1）因?yàn)樵摰貐^(qū)的水庫勘測定界作業區域地形比較陡峭，有的時候會出現基準站信號盲 區， 測量人員通常在水庫勘測定界工作結束后，在 2 臺移動站兩側各成立相關的作業小 組，一旦出現信號盲區現象， 這兩個移動站可以作為互相的基準站開展測量，也可以將 其中的一個移動站進行固定，并將該固定的移動站作為已知的基準站， 而另一個移動 站通過校正之后，仍然可以工作。
（2）妥善解決誤差累積問題。 一般來說，測量誤差會隨著控制級別的增加而增多，如果控制 級別較低，則其測量誤差就越多，因此，為了獲取更加準確的測量數據，不斷減少誤差，在同一個測區之內，測量人員盡可能的采用相同參數。 在求取轉換參數時， 盡可能的選擇 3 個以上能夠控制整體測區的高級控制點進行求解。 在細部測量的過程中，基準站需要設置在等級較高的控制點上部。
（3）基準站架設要合理，減少信號干擾現象的出現 。 RTK的發射頻率和電磁波頻率接近時，很容易受電磁波的干擾，例如，高壓電力線與電視塔等發出的電磁波頻率會影響 RTK 的發射頻率。 如果測區分布高壓電力線或者超高壓電力線，基準站則需要盡量避免信號的干擾， 盡可能的減少信號干擾現象發生 ， 基準站需要架設在和電力線距離超過 50m 的范圍之外。 如果基準站周圍分布電視塔或者通信基站，為了減少信號干擾，可以將基準站架設在和信號干擾源距離超過 200m 的區域。
（4）衛星的高度角也會對 RTK 定位精度產生影響 ，針對不同測量區域 ，產生的影響也不同 ，衛星幾何分布好 ，RTK 的定位精度較高。 測量人員需要提前做好星歷走勢判斷工作，并結合測區的具體情況，開展相應的放樣與測量工作。 該地區的地形較陡峭，衛星分布高度角特別大，故衛星定位速度快。 針對衛星高度較低的衛星，測 量人員若移動測站，就會降低衛星的定位速度，故為了進一步提升測量精度，測量人員需要合理做好 RTK 定位工作。
4 結束語
綜上所述， 將 RTK 技術運用到水庫勘測定界工作當中 ，不但能夠減輕測量人員的工作量，而且有效降低其工作強度。對于水庫勘測定界測量人員來講，在具體的工作當中，要明確RTK 技術原理，并結合 RTK 技術在應用過程中經常遇到的問題 ，提前制定好針對性較強的解決對策 ，進一步提高 RTK 技術在水庫勘測定界工作中的應用效果。
