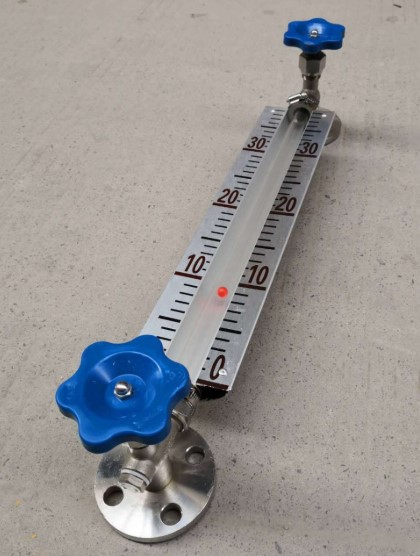

水箱玻璃管液位計的產品概述
玻璃板、玻璃管液面計為直觀液位測量儀表，用來直接或間接地指示各種塔、罐、槽、箱等容器的液面位置（油、水、酸、堿、鹽等各種介質）儀表兩端各裝有一個針型閥，當玻璃管發生意外事故而破碎時，針型閥在容器壓力作用下自動關閉，以防止容器內介質繼續外流。


水箱玻璃管液位計的參數
1.法蘭的公稱直徑DN20
2.法蘭型式：A型-平面法蘭HG5012-58；B型-凸面法蘭HG5012-58
3.結構形式：“標準型”D-與“保溫型”W
4.材料分類：Ⅰ（類材料）-碳鋼；Ⅱ（類材料）耐酸不銹鋼

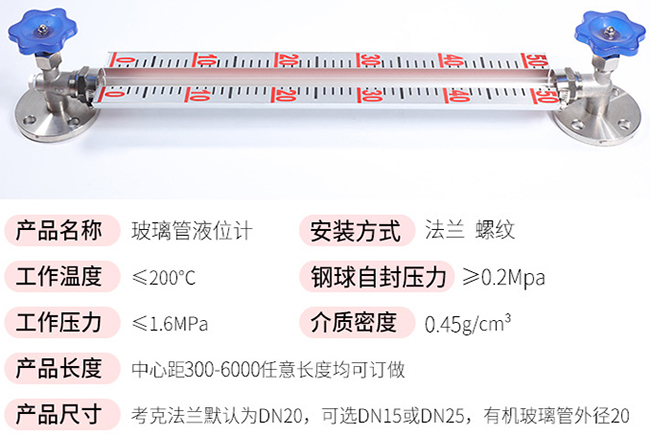

水箱玻璃管液位計的主要技術指標

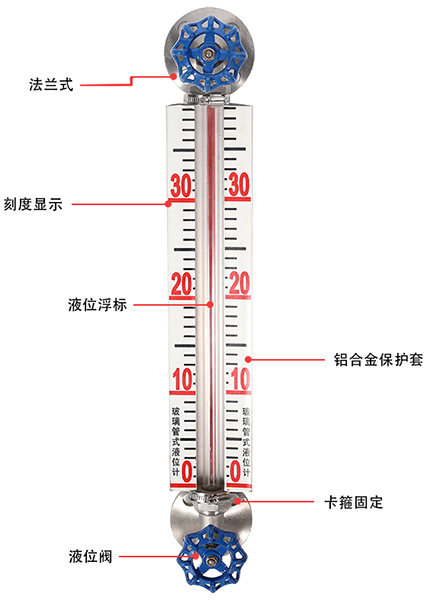

水箱玻璃管液位計的結構原理
儀表在上下閥上都裝法蘭連接，使保持法蘭表面光潔，通過法蘭與容器連接構成連通器，透過玻璃板或玻璃管，可直接讀得容器內液位的高度。
在上下閥內都裝有鋼球，當玻璃板或玻璃管因意外事故破壞時，鋼球在容器壓力作用下，阻塞通道，這樣容器便自動密封，可防止密封內的液體繼續外流。
在儀表的閥端裝有阻塞螺釘，可供取樣用，或在檢修時放出儀表中剩余液體使用。

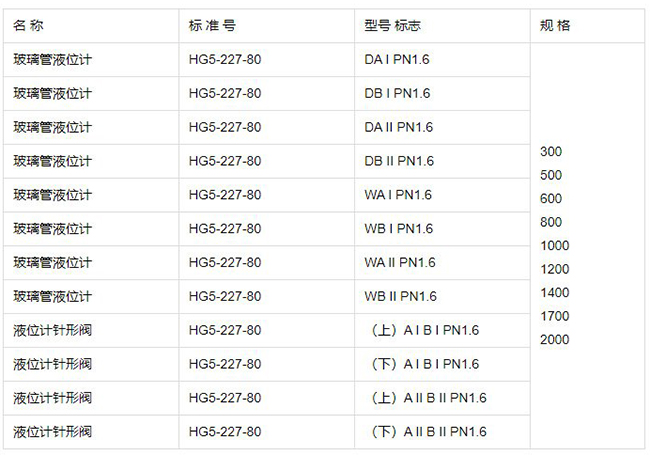

水箱玻璃管液位計的選型

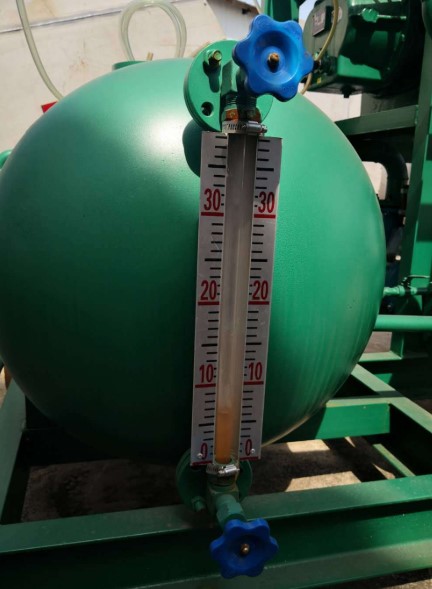

水箱玻璃管液位計使用須知
為保證自密封作用，容器內介質壓力應大于0.2MPA。在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
