壓力式水箱液位計檢定裝置的原理特點及實現
發布時間：2020-09-11 08:44:15??點擊次數：2774次
一、液位計壓力式水箱檢定裝置的組成和工作原理
1.組成
水箱和標準數字壓力校驗儀組成液位計壓力式水箱檢定裝置。
2.工作原理
液位計檢定裝置工作前，*先根據被檢液位計類型選擇連接水箱位置，對主水箱注水，讀取數字壓力校驗儀和被檢液位計的零位差，依據JJG971-2002《液位計檢定規程》進行檢定。
（1）正行程檢定：輕輕打開水箱正行程檢定控制閥，進行逐點控制并讀數，使檢定點均勻分布在被檢液位計整個測量范圍內， 直至液位升到測量上限，關閉閥門。
（2）反行程檢定：輕輕打開專用管路的排水閥門，使液位慢慢下降，逐點控制并讀數，完成液位計的示值檢定過程。
二、液位計壓力式水箱檢定裝置的技術特點
1.準確度等級
選用的計量標準器：主標準器為數字壓力校驗儀，測量范圍為0~25kPa，準確度等級為0.02級（優于JJG971-2002中標準壓力發生器的技術要求，即0.05級），數字壓力校驗儀的單位可在kPa和mmH2O中切換。
2.量程
所配備的2.3m高水箱和數字壓力校驗儀可實測液位小于等于2m。
3.可檢測液位計種類多
該檢定裝置可檢測磁翻轉液位計、浮筒（浮球）式液位計、反射式液位計、壓力式液位計、液位開關等多種液位計量器具。
4.操作簡單、讀數準確
根據不同類型的被檢液位計，選擇適當?shù)慕涌凇Ｓ谜谐炭刂崎y門進行正行程示值檢定，用排水口控制閥門進行反行程示值檢定。使用數字壓力校驗儀直接對液位讀數，減少了用鋼直尺做主標準器的人為讀數誤差。
三、液位計壓力式水箱檢定裝置的實現

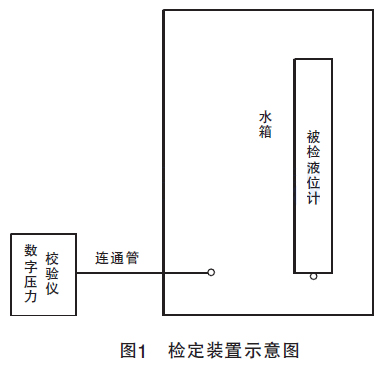

該檢定裝置如圖1所示，包括數字壓力校驗儀、水箱、連通管、水箱、各種液位計接口和固定裝置。
檢定過程中，不同被檢液位計根據各自的原理測量水箱中水的液位，與數字壓力校驗儀測量同一液位值進行比較，計算示值誤差。
經過與其他試驗裝置驗證比較和長期使用證明，該裝置結構合理、測量準確、安全系數高、使用效果良好，能夠解決各種類型液位計的量值傳遞問題。
