在化工生產中, 液體物料的液位顯示非常重要, 尤其是液氯工段, 由于液氯計量槽的頻繁改換及液氯包裝槽的頻繁灌裝, 液氯液位的指示就顯得更為重要。 而且由于液氯是劇毒物品, 須嚴防泄露, 液面顯示裝置又須安全可靠。
在 1994 年以前, 我公司在液氯生產中采用結霜鋼板式液位計來顯示液面, 并以鋼板外表面的結霜位置來判斷顯示液面。該液位計的優(yōu)點是安全可靠、觀察方便;缺點是由于結霜顯示受天氣及氣侯的影響, 液位顯示不十分準確。 改用電子稱液位計后, 又受多種因素的影響一直不能正確顯示液位, 維修費用十分昂貴(近萬元/a) , 因而, 液氯生產中迫切需要一種新型、安全可靠、液位面顯示準確醒目的液位顯示器。
1999 年初, 化工部推薦了磁翻板液位顯示器, 可防止液氯貯槽超裝泄露事故的發(fā)生。 該液位計結構簡單、醒目方便, 但須在設備本體( 液氯貯槽) 上焊接支管。 為使操作安全便捷,我廠建議使用新型帶遠傳磁翻板液位計。
1 帶遠傳磁翻板液位計的結構
帶遠傳磁翻板液位計由三部分組成:非磁性立管, 磁性浮子及磁性顯示片。 其中非磁性立管可用不銹鋼管或鈦管, 其長度略長于需要監(jiān)護的液面高度。 磁性浮子系用薄不銹鋼板焊制的浮筒, 撐桿及強磁鐵組成。 強磁鐵放于立管中, 安裝時應保證立管的垂直度以使浮子在立管中能自由的上下浮動。 磁性顯示片用普通鐵片即可。
2 帶遠傳磁翻板液位計的工作原理

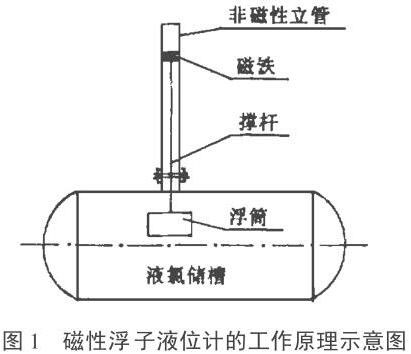

如圖 1 所示, 立管內的磁性浮子隨料液液面的升降而上下浮動。 在浮子上下浮動的同時, 強磁鐵將磁性傳遞到外面的磁性顯示片上, 這樣就可從旁邊的立桿標尺上醒目而準確地顯示出貯槽內的物料液面情況。
實驗證明, 只要保證浮筒兩端的焊接質量, 杜絕焊縫上存在微孔砂眼, 帶遠傳磁翻板液位計以其安全、準確、直觀、適用范圍廣且材料費用低的特點, 必將在液氯生產中發(fā)揮更大的作用。
