定型量水渠段總體結構包括定型斷面量水渠段、JKM-UHZ磁翻板液位計和流量積算儀 3 個部分。渠段主體部分通過工廠化生產。水位傳感器選用JKM-UHZ磁翻板液位計替代原有的靜壓式液位計，用來克服“零漂”“溫漂”等問題，使得測量穩定可靠，精度高，適合野外長期使用。流量積算儀則用來接收JKM-UHZ磁翻板液位計輸出的電信號，并通過事先錄入水頭(電阻)與流量函數關系的微處理器，*終將流經定型斷面量水槽的瞬時流量和累積流量顯示出來，加裝信息傳輸裝置，向管理部門實時傳輸水量信息。定型量水渠段設計:
(1)渠段長度

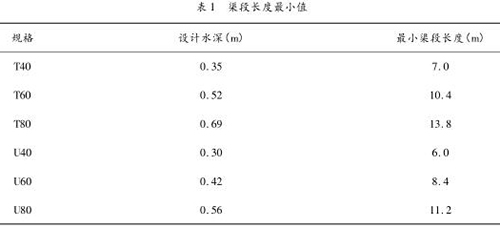

根據《灌溉渠道系統量水規范》(GB/T 21303 －2007)，設置標準斷面的渠段長度，應大于 20 倍*大水深。定型斷面量水渠槽的渠段長度如表 1 所示。

(2)比降
根據洪金灌區地形特點和農渠實際比降，比降采用 1/500 和 1/1000。
(3)水力非常好的斷面設計參數確定
以濕周*小為目標函數，通過常用斷面的非常好的水力參數分析，推薦優化、實用的混凝土襯砌輸水明渠橫斷面，確定水力非常好的斗農渠邊坡系數為

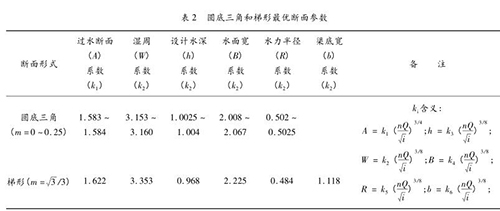

此外，U 型非常好的斷面為圓底直角時，設計水位線上在圓心上。斷面參數見表 2。
根據非常好的斷面參數，預制定型渠段，并預留JKM-UHZ磁翻板液位計和流量積算儀的位置，供后續安裝。

(4)渠段安裝

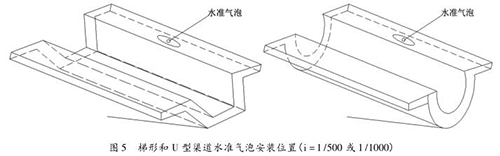

為便于直接確定渠道比降，定型斷面在工廠制作時，在渠道堤頂安裝水準氣泡，當水準氣泡居中時，設定的定型渠道斷面比降即為 1/500 或 1/1000時，不需再進行渠槽斷面參數的現場率定，通過量測定型斷面渠道水深，即可求得過水流量。圖 5 為設置水準氣泡的梯形渠道定型斷面和 U 型渠道定型斷面示意圖。

4 結語
本文以江蘇洪金灌區為例，結合大型平原自流灌區特點，提出分級量水方案，即采用水工建筑物量水法、標準斷面法，分別洪金灌區干渠*、縣域分界閘、斗渠*進行量水;在進行農渠量水時，提出一種全新的定型渠道斷面，解決農渠量水難題。同時，該分級量水方案在不打破灌區原有的管理模式基礎上，通過水量信息的互聯，建立灌區用水JKM-UHZ磁翻板液位計計量系統，滿足了農戶對計量可讀的需求，提高了灌區管理的效率，有利于農業水價綜合改革的推進。對于增強灌區節水意識，強化節水管理，將起到積*作用。同時亦為其他平原自流灌區制定量水方案提供參考。
