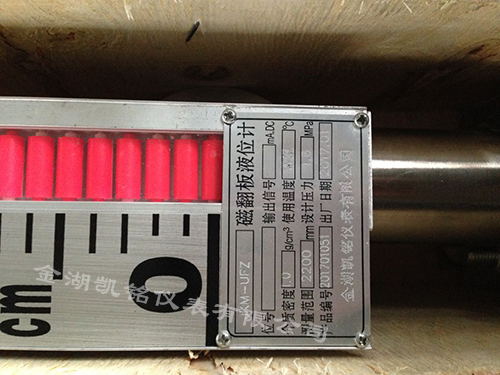

磁翻板液位計與磁翻柱液位計實際上指的是同一種產品，區別在于兩者采用的面板顯示器上翻轉單元的結構與材料的區別，更有一種叫磁浮子液位計，其實指的就是同一種液位計產品，普遍的叫法叫磁翻板液位計。磁翻板液位計是根據浮力原理和磁性耦合作用研制而成中，其基本的工作原理就是：測量本體管中有一個根據被測液體介質的密度制作的浮子，浮子內部放置的是永磁鋼，磁翻板液位計浮子的直徑比本體管直徑小一點，但間隙也不能太大，可以保證浮子順暢地在管子中上下浮動。



當被測容器中的液位升高降低時，液位計本體管中的磁性浮子在浮力的作用下隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨?，磁翻板液位計指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。



一般情況下，顯示器的翻板或翻柱都是紅白兩色，也有藍白色，或其他顏色的。如果是安裝了開關量信號的，則在設定的位置，浮子內的磁鋼會將磁性液位開關在對應液位點動作；開關量信號被打開或關閉。如果是加裝了4-20mA模擬量信號輸出的，液位傳感器在浮球磁力的作用下，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換成4~20mA電流信號輸出。通過遠傳傳輸線纜送到PLC或是液位顯示二次表，以便遠距離觀測與記錄。

磁翻板液位計 的翻板是長方形的方塊，內含磁鋼通常也為方塊形，其磁*為正反面磁*，翻轉后定位更準確一些。



磁翻柱液位計 的翻柱是圓柱形，內含磁鋼通常為圓形，其磁*為正反半圓，翻轉后定位個別會出現偏離。



翻板（翻柱）材質有塑料的，用于常溫的測量、翻轉效果不好，易出現個別卡死不翻轉現象。其他還有鋁箔的和陶瓷的、耐高溫、翻轉效果好。



還有一種就是翻板為片狀鋁箔，磁鋼為圓形，其磁*為正反半圓，翻轉定位效果非常準確，而且耐高溫。
