柴油液位計產品概述
磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。UHZ系列磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。 UHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

柴油液位計技術參數

測量范圍	150～8000mm或遠輸條件不允許超過長度的液位計可采用分段制造
工作壓力	*高16.0MPa
工作溫度	≤420℃
精確度	±10mm
介質密度	UHZ-517C12B、C、D、E≥600kg/m3
環境振動	頻率≤25Hz  振幅≤0.5mm
跟隨速度	≤0.08m/s
介質粘度	≤0.4Pa.s
過程連接	旁路側面安裝法蘭DN25,PN4.0
法蘭標準	HG20592～20635-97其它法蘭標準請用戶注明。
材質	旁路管：00Cr17Ni14M2(316)
浮子	鈦
翻柱	陶瓷
開關	液位報警（控制）
開關類型	凸輪磁驅動開關，單刀雙投，具有防震保護
觸點容量	10A  250VAC
環境溫度	-50～180℃
防護等級	IP65
防爆標志	隔爆型ExdIIBT1～T6
變送器	LB遠傳
測量范圍	300～8000mm
輸出信號	4～20mADC二線制
電源	24VDC（15～35VDC）
精確度	±10mm
負載能力	600∩（24VDC供電時）
環境溫度	-40～80℃
防護等級	IP65
防爆標志	本安型：ExiaIICT4；防爆型：ExdIIBT4
電氣接口	M20＊1.5

可選項

L	排污閥
口	液位開關,G、M、N、S、T任選
R	4～20mA二線制變送器
D	隔爆型:dIIBT4
E	本安型:ibIICT4
F	配隔離安全柵
A	XGTH-510(豎式)顯示調節報警儀
B	XGTA-810(橫式)顯示調節報警儀
J2	循環水加熱夾套
J4	電伴熱裝置
--口	測量范圍
--口	介質密度(g/cm3)
--口	工作壓力(MPa)


柴油液位計的正確組裝使用及維護
1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
8、應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度（普通型>3米、防腐型>2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11、當配有遠傳配套儀表時需做到如下幾條：
（1）、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
（2）、遠傳配套儀表上感應面應面向和緊貼主導管；
（3）、遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
（4）、遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
（5）、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

柴油液位計工作原理
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。

柴油液位計產品特點
1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 　雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作 　結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。

柴油液位計型譜

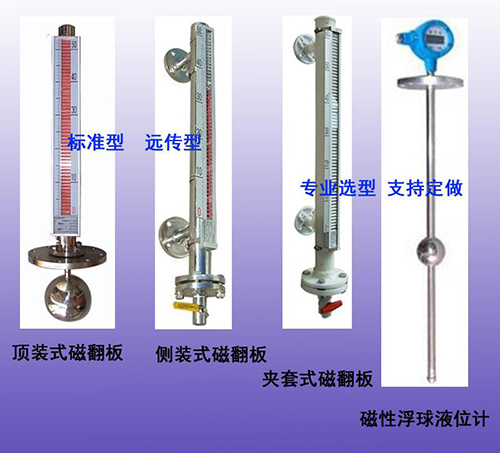

UHZ	磁翻板液位計
測量型式		25					側側安裝式
		27					頂部安裝式
		28					側頂安裝式
		29					側底安裝式
		26					底部安裝式
顯示方式			1				雙面板式
			2				單面板式
			3				單帶夜光型
			4				LED顯示型
遠傳方式							無可省略
				L			遠傳型
防爆形式					O		普通型
					G		隔爆型
					Z		本安型
					F		配安全柵
液位控制						O	無
						S	（報警）開關
